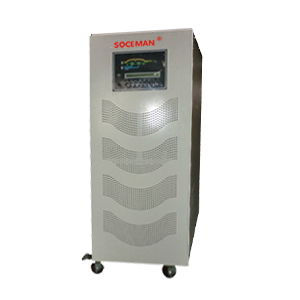

FX3310K～120K及NX3310KVA-80KV
产品配置特点


设计理念可靠性高

·  双变换在线式拓朴结构设计，使UPS的输出为频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰的纯净正弦波电源，使UPS对用户设备提供更为全面和完美的保护。
·  输出零转换时间，满足精密设备对电源的高标准要求。
·  模块化设计和双CPU控制，整体运行可靠，稳定性高，保障了UPS安全运行整体效率。

运行的可靠性高

·  纯在线的静态旁路技术，提供了极强的过载及故障保护装置。
·  内置手动维修旁路，进一步提高了负载连续运行的可靠性。

环境适应性强

·  UPS的交流输入电压范围达380V（或400V）±20﹪，从而降低电池的使用频度，极大地延长电池的使用寿命。
·  UPS的输入频率范围宽，保证接入各种燃油发电机均可稳定工作。

电池优化性能高

·  采用智能电池管理功能（ABM）技术，从而延长电池的使用寿命，减少电池维护次数。
·  先进的恒流恒压自动转换充电技术，最大限度活化电池，节省充电时间，延长电池的使用寿命。

保护周全可靠

·  具有开机自诊断功能，避免因UPS隐患而可能引发的故障风险。
·  具有交流输入过/欠压保护；输出过载、短路保护；逆变器过温保护、电池欠压预警/保护、电池过充电保护等全面保护功能，极大地保证了系统运行的稳定性和可靠性。
·  过载能力强，在110%/125%/150% 过载时能维持300分钟 /10分钟 / 1分钟。

冗余/增冗并机能力强

·  插入并机模块（选件）即可实现多达6台并机，增加系统的可靠性。系统伸缩性强，容易实现并机。
·  并机UPS可共享同一组后备电池。
·  非固定主从关系并机：在几台并联的UPS中，其中先开机的一台为主（Master）UPS，其他为从（Slave）UPS，主从UPS可以互换，如果一台UPS的逆变器出现故障，该UPS自动切断输出，此时负载由剩下的UPS来提供电源。

网络管理人性化

·  LCD显示面板，向用户准确地显示UPS的工作状况和工作数据。
·  通过RS232接口配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
·  外接SNMP适配器，UPS具有远程网络管理功能，提供即时的UPS资料和电源信息，通过各种网络管理系统进行通讯和管理。

产品技术参数

型号 FX3310 FX3320 FX3330 FX3340 FX3360 FX3380 FX33100 FX33120
额定容量（VA） 10K
VA		 20K
VA		 30K
VA		 40K
VA		 60K
VA		 80K
VA		 100K
VA		 120K
VA
额定容量（W） 8KW 16KW 24KW 32KW 48KW 64KW 80KW 96KW
额定电压 380Vac(或400Vac)
输入
输入电压范围 380Vac(或400Vac)±20%  三相四线输入
输入频率范围 50/60Hz±5Hz自动辨别
功率因数 ＞0.97
最大输入电流 18A 37A 55A 72A 108A 130A 160A 190A
输出
输出电压 380Vac(或400Vac)±1%
输出频率 自动跟踪输入频率
频率稳定度（电池模式） 50Hz±0.05%
输出波形 正弦波
波形失真度 线性负载＜3%  非线性负载＜8%
功率因数 0.8
峰值系数 3∶1 （max）
过载能力 在110%/125%/150% 过载时能维持300分钟/10分钟/1分钟
转换时间
市电模式→电池模式 0ms
旁路
额定电压 380Vac(或400Vac)
旁路电压范围 380Vac(或400Vac)±20%(10%15%20%可调)
额定频率 50/60Hz（自动辨别）
旁路频率范围 ±2%（±1％至±5％可调）
电池
电池电压
（VDC）		 384 432 480
面板显示
LED 指示输入、逆变、旁路、电池状态
LCD 显示输入输出电压、频率、电池电压、负载百分比、机内温度
通讯
通讯界面 干接点  RS232通讯界面  FX33O界面
工作环境
运行温度 0~40℃
相对湿度 0~95%不结露
储藏温度 -25℃~55℃
噪音 < 54dB <60dB < 65dB < 70dB
物理特性
净重（Kg） 223 260 336 351 497 556 756 901
毛重（Kg） 280 317 393 408 574 633 856 1001
尺寸（W× D × H）mm 470×725×1130 705×705×1250 1100×865×1680
选件          并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配器
安全标准   EN50091-1   EN50091-2 Class A
执行标准    YD/T1095-2000

山顿新款NX系列技术参数： NX3310KVA-120KVA

型号 NX3310 NX3320 NX3330 NX3340 NX3360 NX3380 NX33100 NX33120
额定容量（VA） 10KVA 20KVA 30KVA 40KVA 60KVA 80KVA 100KVA 120KVA
额定容量（W） 8KW 16KW 24KW 32KW 48KW 64KW 80KW 96KW
额定电压 380Vac(或400Vac)
输入
输入电压范围 380Vac(或400Vac)±20%  三相四线输入
输入频率范围 50/60Hz±5Hz自动辨别
功率因数 ＞0.97
最大输入电流 18A 37A 55A 72A 108A 130A 160A 190A
输出
输出电压 380Vac(或400Vac)±1%
输出频率 自动跟踪输入频率
频率稳定度（电池模式） 50Hz±0.05%
输出波形 正弦波
波形失真度 线性负载＜3%  非线性负载＜8%
功率因数 0.8
峰值系数 3∶1 （max）
过载能力 在110%/125%/150% 过载时能维持300分钟/10分钟/1分钟
转换时间
市电模式→电池模式 0ms
旁路
额定电压 380Vac(或400Vac)
旁路电压范围 380Vac(或400Vac)±20%(10%15%20%可调)
额定频率 50/60Hz（自动辨别）
旁路频率范围 ±2%（±1％至±5％可调）
电池
电池电压
（VDC）		 384 432 480
面板显示
LED 指示输入、逆变、旁路、电池状态
LCD 显示输入输出电压、频率、电池电压、负载百分比、机内温度
通讯
通讯界面 干接点  RS232通讯界面  NX33O界面
工作环境
运行温度 0~40℃
相对湿度 0~95%不结露
储藏温度 -25℃~55℃
噪音 < 54dB <60dB < 65dB < 70dB
物理特性
净重（Kg） 223 260 336 351 497 556 756 901
毛重（Kg） 280 317 393 408 574 633 856 1001
尺寸（W× D × H）mm 470×730×1130 705×705×1250 1100×860×1680
选件： 并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配器
安全标准   EN50091-1   EN50091-2 Class A
执行标准    YD/T1095-2008
